气动衬氟调节阀 ZJHF46气动衬氟单座调节阀 上海浦蝶品牌
气动衬氟调节阀属于ZJHF46气动衬氟单座调节阀品类，调节精确，密封严实，产品品牌为上海浦蝶品牌；

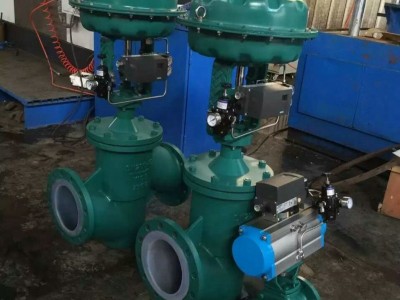

产品细节图片：
气动衬氟调节阀ZJHF46是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙希，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。气动衬氟单座调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而气动衬氟调节阀广泛适用于化工、冶金、医药等行业中。
ZJHF46系列精小型是气动单元组合仪表中的执行单元，配用电—气转换装置之后，也可进入电动单元组合仪表系统，他接受来自调节仪表的信号，直接改变调介质（如液体、气体、蒸汽等）的流量，使被控工艺参数（如温度、压力、流量等）保持在给定值。
气动衬氟调节阀是由气动薄膜执行机构与调节机构二部分组成，其结构与原理见下图
规格与技术参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||||||||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||||||||
|
额定流量系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
||||||||||||||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|||||||||||||||
|
公称压力MPa |
0.6、1.0、1.6、2.5 |
||||||||||||||||||||||||||||||
|
行程 mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||||||||||||
|
膜片有效面积Ae（cm） |
280 |
400 |
630 |
1000 |
16000 |
||||||||||||||||||||||||||
|
流量特性 |
直线、等百分比 |
||||||||||||||||||||||||||||||
|
工作温度 ℃ |
-30℃~ 150℃ |
||||||||||||||||||||||||||||||
|
固有可调比R |
50：1 |
||||||||||||||||||||||||||||||
|
信号范围Pr |
20~100、40~200、20~60、60~100、80~240 |
||||||||||||||||||||||||||||||
|
气源压力MPa |
0.14、0.4 |
||||||||||||||||||||||||||||||
|
允许压差MPa |
不限带定位器 |
5.3 |
3.7 |
23 |
13 |
0.85 |
0.74 |
0.47 |
0.30 |
0.27 |
0.18 |
0.11 |
0.12 |
0.08 |
0.05 |
0.04 |
0.03 |
||||||||||||||
|
带定位器 |
6.4 |
6.4 |
5.5 |
3.01 |
2 |
1.7 |
1.1 |
0.71 |
0.63 |
0.41 |
0.26 |
0.28 |
0.20 |
0.11 |
0.08 |
0.05 |
|||||||||||||||
|
接管螺纹 |
M16*15 |
||||||||||||||||||||||||||||||
