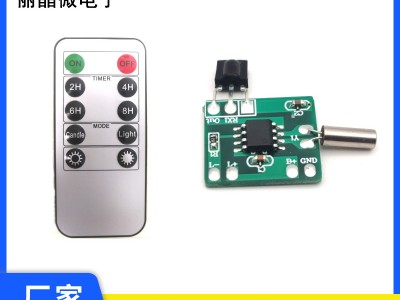

EC190627 10键遥控定时蜡烛电路板
一． 功能说明
供电方式：DC3V。上电工作默认蜡烛闪（摇摆闪烁幅度参考样品）。一个拨动开关控制ON-OFF，一路红外接收输入，三路LED输出。
ON键：按下ON不定时一直工作。
OFF键：关闭按键，在任何工作状态下按下关闭。
2H键：按下开始2H亮-22H灭，循环定时。
4H键：按下开始4H亮-20H灭，循环定时。
6H键：按下开始6H亮-18H灭，循环定时。
8H键：按下开始8H亮-16H灭，循环定时。定时按键按下后LED闪一下提示，进入定时状。
Candle键：LED蜡烛闪模式，重复按无效。按此键不影响定时功能。
Light键：LED常亮模式，重复按无效。按此键不影响定时功能。
加亮键：按下增加亮度，共5档，加到最高档时按键无效，按此键不影响定时功能。
减亮键：按下减弱亮度，共5档，减到最低档时按键无效，按此键不影响定时功能。
按键对应的码值：（用户码：00FF）
二．电气参数 （VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
150 |
℃ |
|
三．封装脚位说明
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
OSCO |
晶振 |
|
3 |
OSCI |
晶振 |
|
4 |
IR |
红外接收输入 |
|
5 |
OUT1 |
输出1，低电平有效 |
|
6 |
OUT2 |
输出2，低电平有效 |
|
7 |
OUT3 |
输出3，高电平有效 |
|
8 |
GND |
电源负 |
四． 电路图参考
六． 版本说明
|
版本 |
日期 |
描述 |
|
EC190627 |
2019/7/2 |
V01初版 |
|
|
|
|
