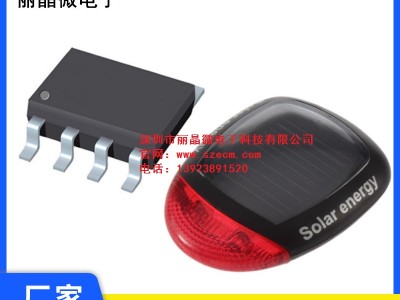

EC200910- 1982-9164太阳能自行车灯芯片
一． 功能说明
供电方式3.6V，一路输入控制，三路同步输出。
上电不工作，触发按键开始工作，每触发一次一种工作模式共3种。灯闪烁持续的脉冲宽度：150 ms 开, 350 ms 关, 150 ms 开, 350 ms 关。
工作模式：按一次，闪烁，亮150ms—灭350ms—循环。按第二次，常亮。按第三次，关闭。依次循环。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
NC |
悬空 |
|
3 |
NC |
悬空 |
|
4 |
KEY |
触发开关 |
|
5 |
OUT1 |
输出1，低电平有效 |
|
6 |
OUT2 |
输出2，低电平有效 |
|
7 |
OUT3 |
输出3，低电平有效 |
|
8 |
GND |
电源负 |
四． 电路图参考
六． 版本说明
|
版本 |
日期 |
描述 |
|
EC200910-1982-9164 |
2020/9/17 |
V01初版 |
|
|
|
|
