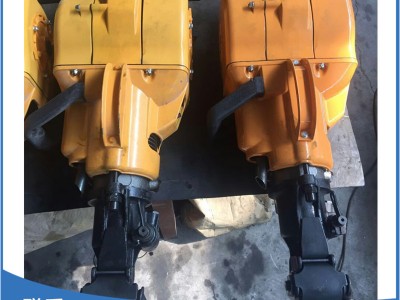

手持式YN27C型内燃凿岩机汽油便携式钻孔内燃凿岩机

YN27C凿岩机是集凿岩和破碎于一体的机器，内置一开关来更换凿岩或者破碎工作；

YN27C型内燃凿岩机具有凿孔、劈裂、破碎、捣实、铲凿等功能，广泛用于矿山、筑路、采石、国防工程等。

因YN27C采用气油动力，所以YN27C不可用于有瓦斯，易燃易爆的场所！

汽油便携式钻孔内燃凿岩机结构

一、发动机：发动机位倒置单杠、二行程、强制风冷、回流换气、无触点点火、无浮子阀片式化油器、手拉起动的汽油机。具体由柄体部件、起动部件、油箱部件、飞轮部件、磁电机部件、曲轴连杆活塞部件、曲轴箱部件、护罩部件、和缸体部件组成。

二、压气缸：在缸体内，上下分别装着发动机活塞和行程活塞，两个活塞在缸体内作相对运动，行程活塞和缸体大内孔形成压缩腔，并与进吹风阀、进气阀和行程活塞的排气孔一起组成了压气机。它由行程活塞部件、缸体部件组成。

三、内燃式便携凿岩机：其作用是行程钎杆并转钎完成凿岩动作。它由行程活塞部件、扭转机械部件、机头部件等组成。

内燃凿岩机工作原理

内燃凿岩机是以内燃机作为原动力，即使用可燃混合气在汽缸内焚烧胀大时发生的推力，推进活塞中级钢钎进行凿岩作业。内燃凿岩机由二冲程的单缸汽油机、空气紧缩机和凿岩设备三有些组成.

在一个较长的汽缸中，一起安装着发动机活塞和冲击活塞。汽缸成阶梯形，其大有些为小内径孔，而小有些为大内径孔，在大、小内径孔的两个活塞之间构成焚烧室。冲击活塞的大经将汽缸的大内径孔分隔成上、下紧缩室，冲击活塞的杆部伸出缸外。二冲程单缸汽油机成倒置式，通过化油器雾化后的可燃混合气体先进入曲轴箱，然后通过紧缩再从换气孔进入汽缸中。

当活塞下移至遮住换气口与排气口时，进入焚烧室中的混合气开端被紧缩，这时冲击活塞因前方受下紧缩室中紧缩空气之阻力而不会下移，当活塞下移挨近下止点时，火花塞焚烧，使混合气体焚烧胀大，推进冲击活塞下移，一起，下紧缩室中的气体因受压而压力增高，所以翻开该室的排气门，有些气体便排入大气，以削减冲击活塞下移的阻力，增加了冲击才能，使它强烈冲击钢钎而进行凿岩作业。这是凿岩进程。

当活塞向上回移时，汽缸内的气压跟着焚烧室的容积不断增大而下降，当焚烧室中的压力低于下紧缩室中的压力时，冲击活塞上升。活塞在上移的进程中，先翻开排气口进行排气，然后再翻开换气口，让曲轴箱中受压的混合气体从此口进入汽缸焚烧室，因新鲜气流的惯性作用，便加快了废气的驱除，使新鲜混合气很快充溢汽缸。这是回来进程。

发动起曲轴旋转一圈，汽缸内的两种或死啊各往复两个行程，对钢钎冲击一次，完结一个作业循环。发动起不断旋转，就不断重复上述作业循环，内燃凿岩机也就不断冲击钢钎而进行凿岩作业。

技术规范

1.主机重量:27 kg

2.轮廓尺寸：746x315x229mm

3.发动机型式:单缸风冷二冲程汽油机

4.发动机缸径x活塞行程：58x70mm

5.化油器型式:无浮子式

6.点火方式:可控硅无触点系统

7.发动机活塞排量:185 cm3

8.发动机负荷转速（在凿五孔时测定）:≥2450 r/min

9.汽化器形式：手控针阀、无浮子阀片式

10.钎杆空转转速:≥200 r/min

11.钎柄尺寸钎杆尾部:六角22x108 mm

12.最深凿孔深度:≥6 m

13.油箱容积:≥1.14 L

14.凿孔速度:≥250mm/min（用长600mm钎杆、34钎头，在f=8~12的岩石中连续垂直凿五孔的平均值）

15.汽油与润滑油混合比例（按容积）12:1

16.火花塞电极间隙:0.5～0.7 mm

17.耗油率（在凿五孔时测定）:≤0.12L/M（燃油消耗量）

18.冲击能:≥20J

内燃凿岩机特点:1、不用更换机头内部零件，只需按要求搬动手柄，即可作业。2、使用该机操作方便，更加省时，省力，具有凿速快、效率高等特点。3、该机目前达到同类产品高等水平，并能和国际同类产品零件完全互换。4、在岩石上凿孔，可垂直向下、水平向上小于45?垂直向下深钻孔达六米。5、主机重量仅27公斤，携带方便，适用于高山、无电源、无风压设备的地区和流动性较大的临时性工程尤为适合。

售后服务及交付说明:

1、性价比说明：

同产品质量条件下，我公司不以降低性能、更改产品零部件为代价，给出最实在的价格。（可根据客户要求进行产品的生产配置）

2、交货说明：

按供货期交货，若有特殊情况，需提前交货的，我公司在有限的范围内将会组织人员加大生产力度、实行生产，安装，调试，包装等工艺，力求满足贵公司要求

3、产品交货附带说明：

① 产品说明书及维修手册

② 产品合格证

③ 外购件附带说明

④ 易损件及其清单（机型不同略有出处）

售后服务范围：

产品保修期为1年，在保修期内产品属质量问题的我公司给予最快捷的维修，无任何费用，在保修期外需要更换零部件的，我公司只收取成本
