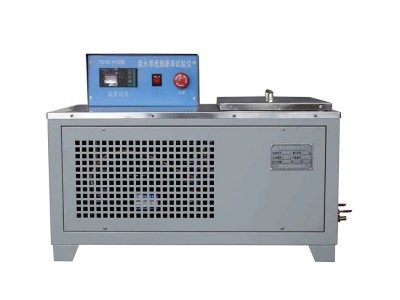

人造饰面板吸水厚度膨胀率试验仪是根据国家标准GB/T2406规定的技术要求研制的，该产品可以适用于平压或辊压法刨花板、纤维板、OSB和水泥刨花板等试件吸水后厚度的增加量与吸水前厚度之比。
二、技术参数：
1、温控表控温范围：0～99.9℃
2、电源电压：220V
3、控温精度：±0.1℃
4、水浴尺寸：310×200×120
5、加热功率：500W
6、制冷功率：140W
7、设备控温范围：3-60℃
三、人造饰面板吸水厚度膨胀率试验仪使用方法：
1、按试验要求制作试件，试件尺寸：长/=(50±1)mm.宽/j=(50±1)mm。
2、将试件进行平衡处理，必要时，将试件置于温度（20±2)°C、相对湿度（65±5)%环境中至质量恒定。在相隔24h两次称重结果之差不超过试件质量的0.11%即视为质量恒定。
3、试验方法
3.1测量试件中心点厚度(见4.测量点在试件对角线交叉点处.见图4。
单位为毫米
图4试件厚度测量点
3.2将试件浸于pH值为7加减1.温度为（20±1)°C的水槽中，在试验期间温度保持不变。试件表面垂直于水面。试件之间及试件与水槽底部和槽壁之间至少相距15mm。试件上部低于水面（25加减5)mm。
浸泡时间由产品标准规定。
完成浸泡后，取出试件，擦去表面附着的水，在原测量点测其厚度/_。测量工作必须在10min内完成。每次试验应更换浸泡用水。
四、结果表示
1试件的吸水厚度膨胀率了按式（3)计算：
T=（t2-t1）/t1×100 (3)
式中：
T一一吸水厚度膨胀率.以百分率表示（％);
t2——浸水前试件厚度,单位为毫米（mm);
t1——浸水后试件厚度,单位为毫米（mm)。
2一张板吸水厚度膨胀率是同一张板内全部试件吸水厚度膨胀率的算术平均值，精确至0.1%。
