抗震支架 抗震支吊架优质厂家

产品价格40.00元/件

产品品牌恩赛

最小起订≥1 件

供货总量999999 件

发货期限自买家付款之日起 3 天内发货

浏览次数40

企业旺铺http://www.shangyi.com/gongsi/hbensai/

更新日期2019-01-03 13:14

收藏商品 扫一扫 举报

诚信档案

河北恩赛环保科技有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 河北恩赛环保科技有限公司

企业名片

河北恩赛环保科技有限公司

联 系  人:郝洪利(女士) 经理

联系手机:13223479969

联系固话:0311-80793256

联系地址:河北省石家庄市新华区坤桥街58号

【友情提示】:来电请说明在商易网看到我们的,谢谢!

商品信息

基本参数

品牌:

恩赛

所在地:

河北 石家庄市

起订:

≥1 件

供货总量:

999999 件

有效期至:

2020-01-09 [已过期]

厂家:

恩赛

价格:

电议

材质:

Q235B
详细说明

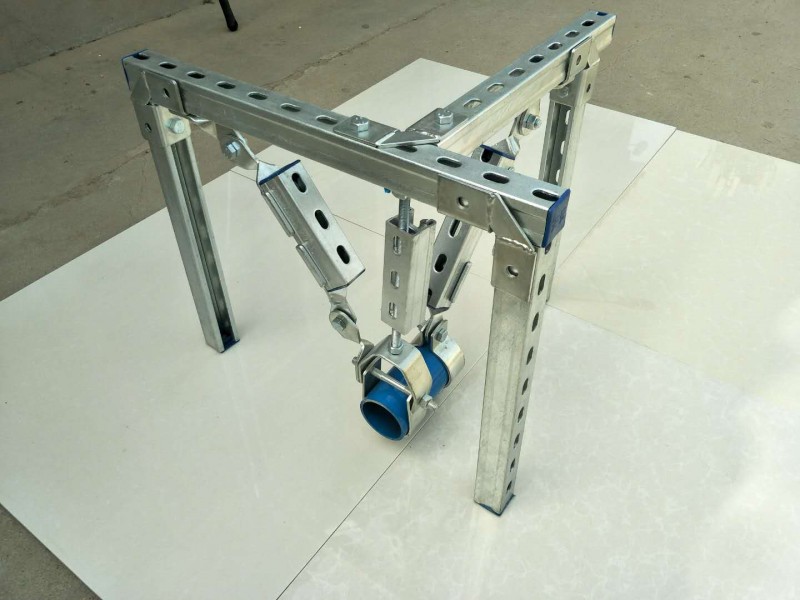

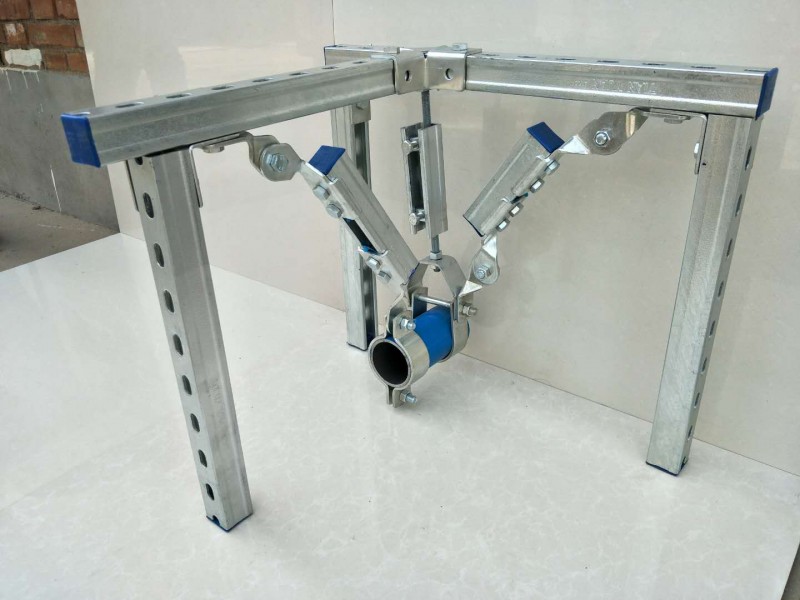

抗震支架 抗震支吊架优质厂家

目前,在机电工程设施的安装施工过程中,为抵抗地震破坏,水管、风管以及电缆桥架一般采用门型抗震支吊架,但是目前国内使用的门型抗震支吊架结构复杂,生产加工难度大,生产成本高,安装效率低。

因此,申请公布号为一种门型抗震支吊桥,包括吊杆,吊杆上端通过锚固件与天花板混凝土结构紧密连接,下端通过固定螺栓与横担相连,中间用加劲螺栓配合C型槽钢加固减震,横担与连接斜撑下端的铰接件的固定耳通过固定螺栓固定;斜撑由半螺纹卷头吊杆、弹簧减震器、弹簧卡位槽、螺母、弹簧卡位垫片组成。其结构简单,易于生产,方便安装,外型美观,节省生产和安装成本。因斜撑有弹簧减震器,相比常规门型支吊架,更容易克服地震时的横向作用力。

但是,在实际应用中,通常会在此门型抗震支吊桥的横担下使用支撑螺杆连接一根横向支撑杆,组合成一个水电风组合支架,将水管、电缆桥架以及风管共同安装在上面,不需要再安装相同的门型抗震支吊桥来将水管、电缆桥架以及风管分开安装,节省空间,方便快捷。但是,水电风组合支架是安装在天花板上的,所以用支撑螺杆连接的横向支撑杆需要人工从地面运到空中再安装,比较麻烦

一种组合抗震支架,包括吊杆和横担,所述吊杆上端通过锚固件与天花板混凝土结构固定连接,下端通过固定螺栓与横担固定连接,所述横担下方通过支撑螺杆固定连接有横向支撑杆,所述横担底面设有定滑轮,所述定滑轮上缠设有绳索,所述绳索的两端分别通过固定装置固定连接在横向支撑杆上。

通过采用上述技术方案,锚固件将吊杆固定到天花板混凝土结构上,固定螺栓将吊杆与横担固定连接,支撑螺杆将横向支撑杆固定都横担上,构成一个完整的水电风组合支架,节省空间,方便使用。使用定滑轮和绳索将横向支撑杆吊起到靠近横担的空中,再使用固定螺栓固定连接,方便省事,节省人力;横向支撑杆安装完毕后,使用固定装置将绳索固定在横向支撑杆和横担之间,绳索能够起到一定的固定连接作用,与固定螺栓一起实现横向支撑杆和横担之间的固定连接;当发生地震时,绳索有一定的伸缩能力,能够缓冲一部分的冲击力,有一定的抗震能力。

进一步地,所述固定装置包括设置在横向支撑杆上固定环,所述绳索的一端设有D型钩,所述D型钩钩连在固定环内。

通过采用上述技术方案,使用D型钩和固定环作为将绳索两端固定在横向支撑杆上的固定装置,实现固定连接的同时,D型钩依然存在活动的空间,方便安装和调节;D型钩的极限拉力大,变形小,连接强度高,结构简单,效果明显。

进一步地,所述横担上开设有横向腰型孔,所述支撑螺杆穿过所述横向腰型孔与横向支撑杆螺纹连接。

通过采用上述技术方案,在横担上开设横向腰型孔,支撑螺杆在水平方向能够有移动的空间,横向支撑杆在支撑螺杆的连接作用下悬空,在受到冲击波时,比横担和吊杆更容易晃动,给支撑螺杆一个可以相对移动的空间,能够避免横向支撑杆带动横担以及吊杆一起晃动,一定程度上提高稳定性。

进一步地,所述横担上设有线槽,所述线槽由若干W形折弯结构组合而成。

通过采用上述技术方案,W形折弯结构的接触面积大,能够增强支架强度和承载能力,且能够较好地保护电缆线,减小划伤电缆线的可能性;若干W形折弯结构组合而成的线槽,能够将各种电缆线分开,避免电缆线缠绕在一起,方便电缆线发生损坏时的检修和更换。

进一步地,所述横向支撑杆与横担之间设置有矩形风管,所述矩形风管与横向支撑杆以及横担之间设有硅胶垫圈。

通过采用上述技术方案,矩形风管设置在横向支撑杆和横担之间,能够避免对电缆线的干扰,保证安全性;硅胶垫圈能够保护矩形风管,防止矩形方管的表面被支撑横杆或横担划伤,影响矩形风管的正常使用,减小矩形风管的检修频率。

进一步地,所述横向支撑杆上固定连接有用于固定水管的管夹,所述管夹上设有调节装置。

通过采用上述技术方案,将水管设置在横向支撑杆上,位于电缆线的下方,能够避免水管发生渗漏时影响电缆线正常工作,导致电缆线短路甚至发生意外;管夹上的调节装置能够调节管夹的大小,使管夹适用于多种大小水管的夹持固定。

进一步地,所述横担两端铰接有斜向弹簧减震器,所述斜向弹簧减震器的两端分别通过铰接座固定在天花板混凝土结构和横担上。

通过采用上述技术方案,斜向弹簧减震器将地震时的部分横向冲击波以及纵向冲击波合成斜向的力被弹簧减震器吸收缓冲,相比于常规的支吊架,具有更好地抗震减震效果。

进一步地,所述横向支撑杆和横担之间固定连接有沿竖直方向的伸缩杆,所述伸缩杆的一端固定连接在横向支撑杆的上端面,另一端固定连接在横担的下端面,所述伸缩杆外套设有弹簧。

通过采用上述技术方案,在横向支撑杆和横担之间固定连接伸缩杆和弹簧,当发生意外支撑螺杆脱离横向支撑杆时,伸缩杆和弹簧能够继续连接横向支撑杆和横担,并起到一定的缓冲作用,避免横向支撑杆从空中坠落,降低危险性。

进一步地,所述矩形风管、线槽以及水管全部由添加阻燃剂的聚氨酯复合材料制成。

通过采用上述技术方案,添加阻燃剂的聚氨酯复合材料支撑的矩形风管、线槽和水管,不但具有良好的保温效果,能够防潮防水,而且难燃,在电路老化的情况下,降低失火的可能性,提高矩形风管、线槽以及水管的使用寿命。

综上所述,本实用新型具有以下有益效果:

1、通过设置绳索和定滑轮,实现较方便地将横向支撑杆起吊到空中,方便安装,节省时间;且固定的绳索为横向支撑杆和横担之间提供多一层的固定连接,提高连接强度;

2、通过设置斜向弹簧减震器,将地震时的横向冲击波以及纵向冲击波合成为斜向力,被斜向弹簧减震器吸收缓冲,提高组合支架的抗震能力;

3、通过使用添加阻燃剂的聚氨酯符合材料制成的矩形风管、线槽以及水管,具有良好的防潮、防水、保温性能,且能够阻燃,提高矩形风管、线槽以及水管的使用寿命。
