大型水泥管顶管机 500吨非开挖顶管机 过路穿越顶管机
大型液压顶管机转为大型顶管工程设计，一般应用于水泥管过路，房屋楼房平移，污水及热力2.0以内污水管道的施工级公路河流的穿越等工程。

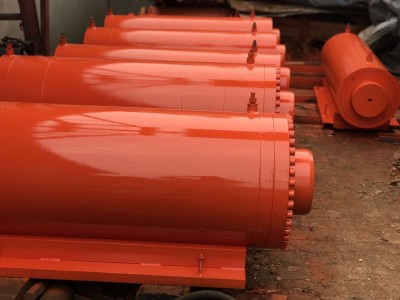

一、 主机部分：采用320T大直径油缸一支，重量达到1吨。
二、 液压泵站机组：（电动机泵站一套），电机采用11kw三项异步电机，转速为1400转/分钟，压力表，油压表，溢流阀，齿轮泵更新为柱塞泵，压力可达到31Mp导向开关（自动换向阀），双向油管。
三、 顶块一件。（竖顶）在油缸与水泥管之间使用。
四、 挡块一件。（横顶）挡在水泥管前端，防止水泥管之间接触顶块造成损坏。
五、 出土车一辆，管内出土用。
六、 施工前准备工作：
1. 施工前选择开挖工作坑，将主机放入工作坑内，作业坑的选择与开挖对工程施工的成败很关键。
2. 首先掌握施工路段地下设施及管线障碍物的情况后在选择开挖工作坑及顶进工作。如（光缆，电缆，燃气管道，热力管道，污水管道，自来水管道的深度及位置）同时要了解该路段有无回填垃圾，石头，地基等障碍物。
3. 确定掌握了地下情况后，方可确定施工路线及作业坑的位置，以防在施工顶进和会拖过程中遇到障碍物损坏机械及配件。
七、 施工方法：
1. 按机型的尺寸首先挖好作业坑，坐牢后支撑，作业坑如遇软土或流沙层均需在周围打好支撑，以保机器及人员安全。
2. 挖好作业坑厚首先将轨道放入作业坑内，沿施工路线找正方向，调好水平。
3. 将顶管机平稳吊入作业坑，放在轨道上。
4. 根据管径需要沿轨道方向向前陶土出土，长度2.5M，已解决前方出土，陶土长度可根据地形与图纸情况自行决定掌握。
5. 将水泥管平稳吊入作业坑内。
6. 将挡块横放在水泥管后端横顶位置处。
7. 土质完好的地方，一般水泥管可分两次顶进，配合顶块每次一米两次完成。
8. 启动高压泵站，带油缸与挡块顶上力时，检查后支撑是否牢固，确定后支撑牢固后，即可将水泥管向前顶进。如有淤土，清除后再向前顶进、以此类推直至竣工。
八、 施工注意事项：
1. 陶土人员的掘进技术是水泥管顶进平稳准确的关键，因此要求陶土人员不仅要注意安全，而且要根据土质和管径的情况选好陶土的尺寸和水平方向。
2. 顶管机主体在顶进过程中必须与活塞杆、顶块、水泥管平稳沿轨道顶进，如出现异常，待排除异常后再继续顶进。
3. 后支撑在顶管设施中是非常重要的一环，后支撑不牢靠顶进工作就不能顺利进行，所以加强后支撑在顶管过程中非常重要，后支撑选用200mm-300mm的方木，排成单排或双排，必要时需要水泥浇筑。
4. 电动泵站，需配备安全保护电箱，另配36V低压线路一条（管内陶土时照明灯用）。
5. 为了保证施工质量和安全，施工人员必须严格遵守操作规程，以保证工程顺利进行。
6. 机器要经常注意保养，随时检查机器运转情况，发现问题及时解决。
7. 机器运转时，操作人员不能离开机器，一般正常工作压力不能超过15Mpa。
8. 安装油管时必须检查接口是否有胶圈，否则会出现漏油现象。
9. 油缸活塞杆（行程1.1米）。安全行程不能超过1.05米，超出行程后机器会损坏或伤人。
10. 活塞顶杆回到原位后，必须停机，操作杆回原位（机器不能再出油增压），否则机器会损坏或伤人。
11. 以上9、10条必须注意，否则油缸会顶断螺丝而损坏或伤人。
12. 工作施工完成后，拆卸油管前必须泄压（操作杆来回推几下即可），否则液压油会喷出伤人。
13. 施工完后把油管两头封好。
九、 常见问题排除：
在顶进或回拖过程中出现速度过缓货停止现象，应检查液压油是否有缺油现象，压力手柄是否松动使压力降低，（调节压力阀到正常状态，压力一般不超过15-20Mpa）检查油质是否有杂质把溢流阀或换向阀关键部位堵塞，（应拆下清晰干净后再安装恢复正常状态）
新的或久置的液压油缸，因缸内存有较多空气，开始使用时，活塞杆可能会出现微小的跳突现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件硬化，从而影响油压千斤顶使用寿命，所以千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
